接地线的试验标准、方法和仪器

人气：12

发表时间：2026-04-17 16:27:06

接地线的试验是确保电气安全的重要环节，主要涉及标准规范、检测方法和专用仪器三个方面。

一、试验标准

接地线的试验需遵循国际、国家及行业标准，核心要求如下：

标准类型	主要标准	关键要求
国际标准	IEC 60364-6（低压电气装置）	接地电阻限值 ≤0.1 Ω
	IEEE 80（工业接地系统设计）	提供接地系统设计指南
国家标准	GB 50169-2016《电气装置安装工程接地装置施工及验收规范》	低压系统（TN/TT）接地电阻 ≤4 Ω；防雷接地 ≤10 Ω；特殊设备（医疗、数据中心）≤1 Ω
	GB/T 21431《接地装置检测规范》	接地装置检测的具体方法要求
	GB 50057（防雷）	防雷接地系统的安全要求
行业专用标准	IEC 60601-1（医疗电气设备）	医疗设备接地的特殊安全要求
	ISO 6469（电动汽车）	高压系统接地安全
	DL/T 475-2017《接地装置特性参数测量导则》	电力行业接地参数测量方法

检测周期通常为：工业设备每年至少1次；住宅及办公楼每2年1次；雷雨季节前需增加防雷接地专项检测。

二、试验方法

接地线的完整试验通常包括以下项目：

1. 外观检查

o 内容：检查接地线表面是否有锈蚀、氧化、机械损伤（断裂、变形），标识（黄绿双色）是否清晰完整。

o 标准依据：如JJF(新)31-2019要求软铜线无裸露，螺母不松脱。

2. 导通性（连续性）测试

o 目的：验证接地线与设备外壳、接地极之间的电气连通性。

o 方法：使用万用表或导通测试仪测量电阻，正常值应接近0Ω（通常小于1Ω）。更严格的标准（如IEC 60364）要求≤0.1Ω 。大电流测试时，可在加载100A电流下测量压降（如要求≤5mV）。

3. 接地电阻检测

o 目的：测量接地极与大地之间的电阻，确保故障电流能有效泄放。

o 主要方法：

• 三极法（四线法）：使用接地电阻测试仪，通过辅助电极测量，精度高，是标准方法。

• 钳形表法：适用于多并联接地系统，无需断开接地线，方便快捷。

o 环境修正：土壤湿度、温度会影响结果，需记录测试条件。

4. 连接点检查

o 内容：检查连接螺栓、卡箍是否牢固；使用微欧计测量接触电阻（通常应小于0.05Ω）。

5. 材料与性能试验（针对接地线本体或新安装系统）

o 直流电阻测试：测量单位长度电阻值（如25mm²截面要求≤0.79mΩ/m）。

o 机械强度试验：测试抗拉强度（如铜绞线≥300MPa）。

o 防腐层测试：测量镀锌层厚度（如≥85μm），并进行盐雾试验（如2000小时无红锈）。

o 热稳定性（短路电流）验证：模拟短路条件，检验接地线的载流能力。

6. 土壤电阻率测试（适用于接地系统设计或评估）

o 方法：采用四极法测量，评估接地系统的长期稳定性。

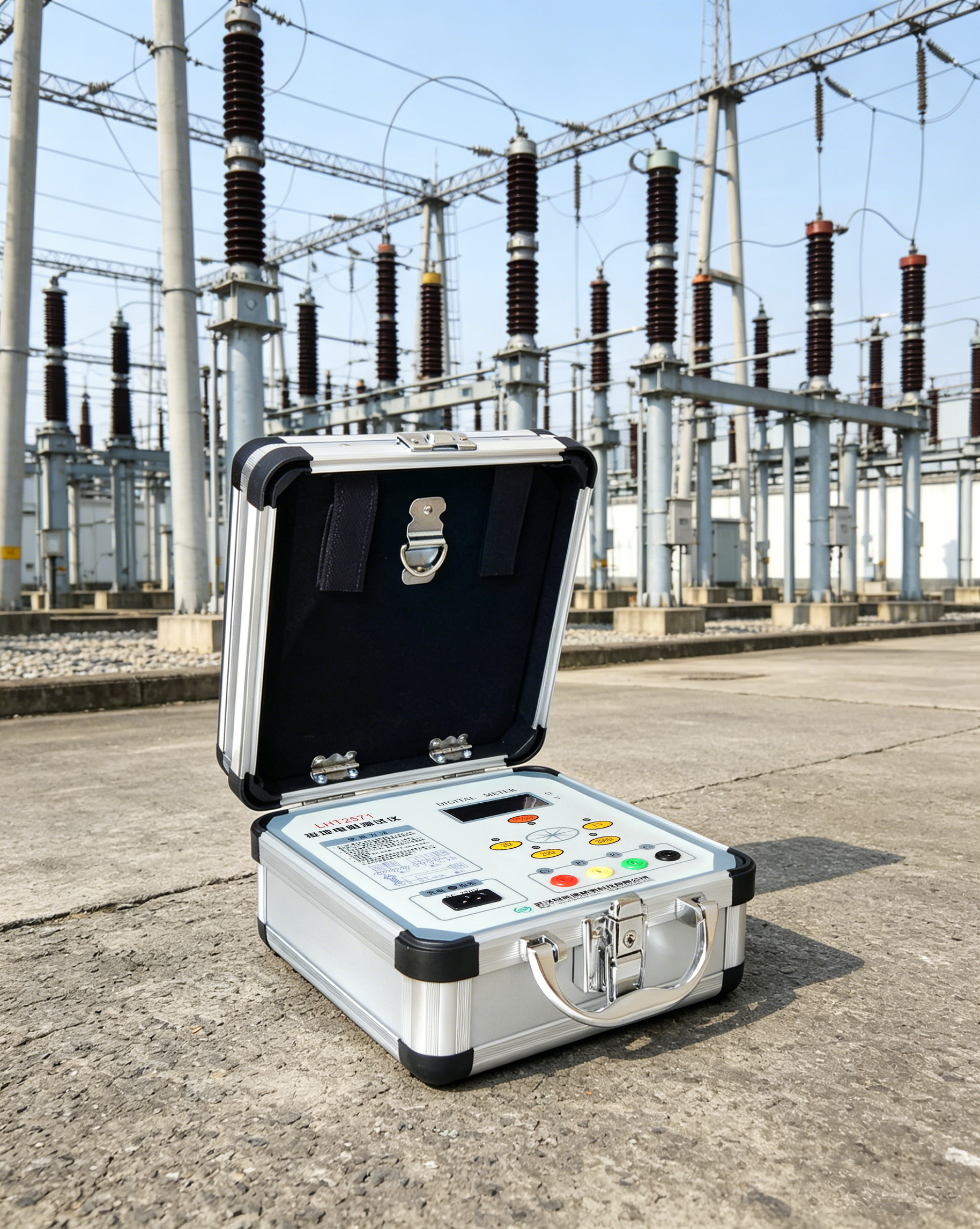

三、常用试验仪器

根据不同的测试项目，需选用相应的专业仪器：

总结

进行接地线试验时，应首先根据应用场景（如电力系统、建筑物防雷、医疗设备）确定适用的标准；然后依据标准选择对应的检测项目和方法；最后使用合适的专业仪器进行测量。对于常规维护，重点进行外观检查、导通性测试和接地电阻测量；对于新安装或验收，则需增加材料性能、机械强度和防腐能力等更全面的测试。
