220kV主变无局放试验的方法

责任编辑：武汉绿能德精测科技有限公司 人气：13 发表时间：2026-06-09 11:06:22

一、试验方法

通常采用 “串联谐振耐压试验” 结合 “局部放电测量” 的方法。

1. 试验原理：利用可调电抗器与试品电容（主变）谐振，在工频条件下产生高压。此法所需电源容量小，输出电压波形好，最适合无局放要求。

2. 标准流程：

o 预处理：试验前静置、充分排气，确保绝缘油色谱合格。

o 背景测量：在加压前测量测试系统的背景干扰水平，通常要求低于规定的视在放电量阈值（如5pC或更低）。

o 阶梯升压：

a. 升至额定电压 Ur，保持，进行测量。

b. 升至预加电压（如 1.1Ur或 1.3Ur），保持规定时间（如5分钟）。

c. 关键阶段：降至 局部放电测量电压（如 1.1Ur / √3或 1.5Um/√3，Um为最高工作电压），并在此电压下长时间保持（通常30-60分钟），持续监测局部放电量。

o 合格判据：在长时间测量期间，视在放电量持续稳定低于标准规定的接受水平（例如，对于220kV设备，常见要求为≤100pC或更严）。


二、关键试验设备

需要一个集高压产生、测量、监测于一体的低干扰系统。


设备类别	设备名称	关键作用与要求

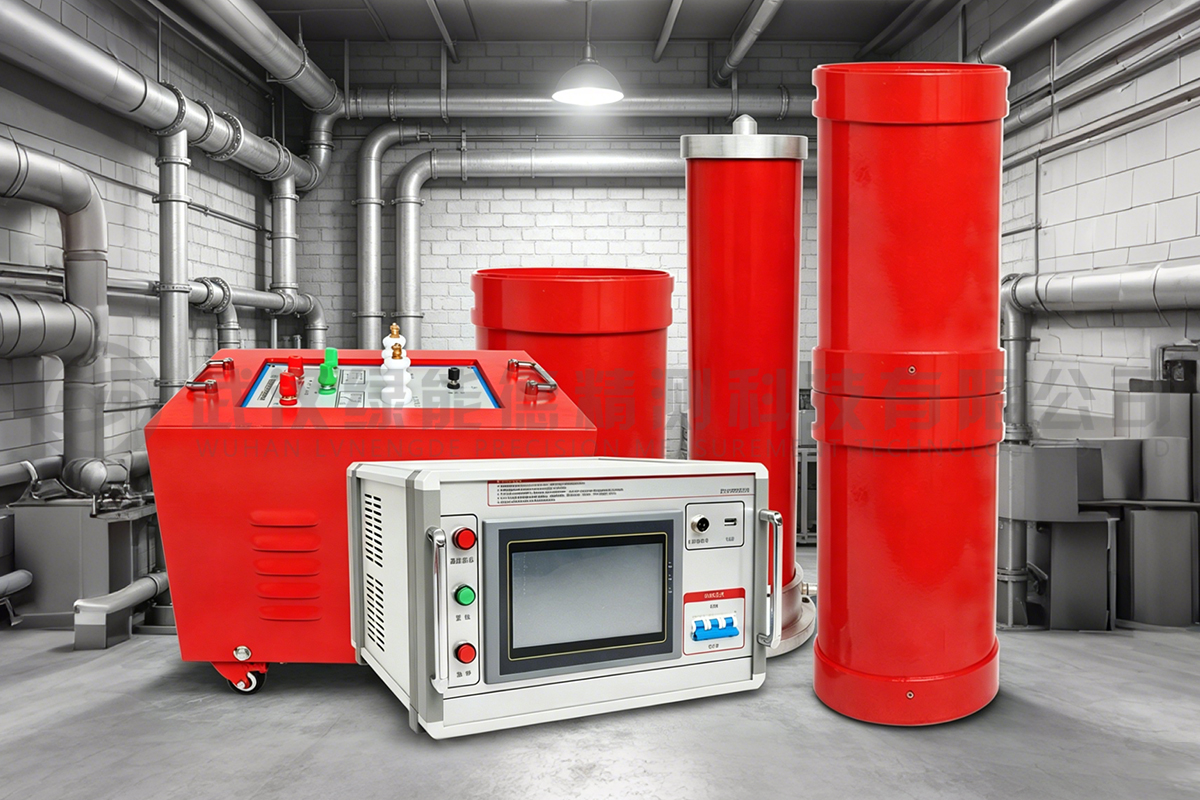

高压电源系统	串联谐振试验系统（含变频电源、励磁变、可调电抗器、谐振电抗器、分压器）	核心设备。提供纯净、正弦波的高压。必须保证其自身无局放，电抗器和分压器需为无局放型。
局放检测与耦合设备	无局放耦合电容器	为脉冲电流法提供低感、无局放的信号耦合通路，其自身放电量须远低于试品允许值。
	高频电流互感器	套在变压器接地线上，用于脉冲电流法检测，抗干扰能力强。
	局部放电检测仪	核心测量设备。需具备多通道、高灵敏度（如最小可测量<1pC）、能进行相位分析(PRPD)、时域波形分析等功能。
辅助检测设备	特高频传感器/超声波传感器	用于定位与辅助判断。当脉冲电流法检测到信号时，可用其进行空间定位，帮助判断放电点位于变压器内部还是外部。
屏蔽与接地	屏蔽室/屏蔽帐篷、专用接地线	至关重要。试验应在电磁屏蔽环境下进行，使用单点接地系统，以最大程度降低外部干扰。




三、实施要点与注意事项

1. 环境与干扰控制：这是成功的关键。试验最好在屏蔽实验室内进行。若在现场，需选择夜间等干扰小的时段，并使用独立电源、滤波器和良好的屏蔽措施。

2. 设备校准：试验前必须对整个测量系统（包括耦合装置和检测仪）进行校准，确保放电量读数的准确性。

3. 多方法联合诊断：推荐 “脉冲电流法（定量）+ 特高频/超声波法（定位）” 联合使用，可有效区分内部放电与外部干扰，并精确定位故障点。

4. 依据标准：严格遵循 GB/T 1094.3、IEC 60076-3 等变压器国家标准或国际标准，以及 DL/T 417 等电力行业局部放电测量导则。


总结：220kV主变无局放试验是一项系统工程，成功依赖于 “纯净的高压电源 + 高灵敏低干扰的检测系统 + 严格的屏蔽环境 + 规范的操作流程” 四者的结合。建议由具备资质的专业团队，使用经过认证的无局放专用设备进行操作。
