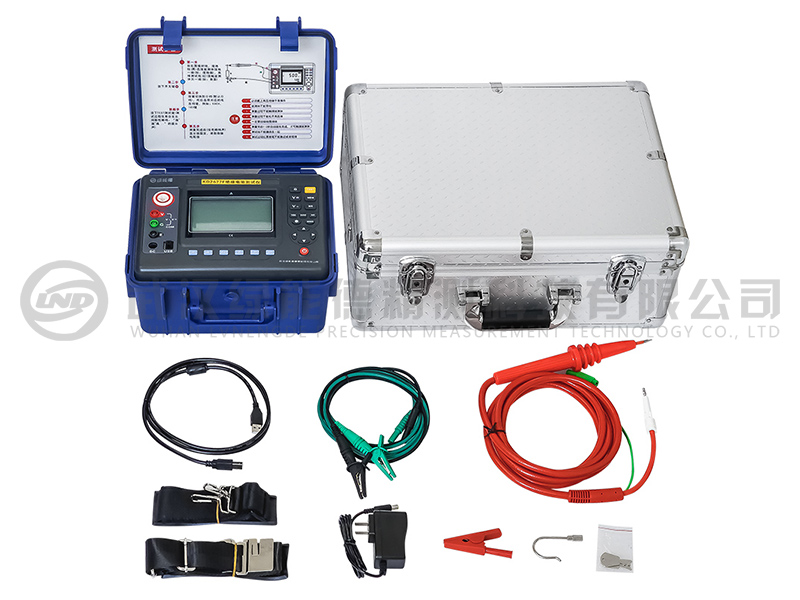

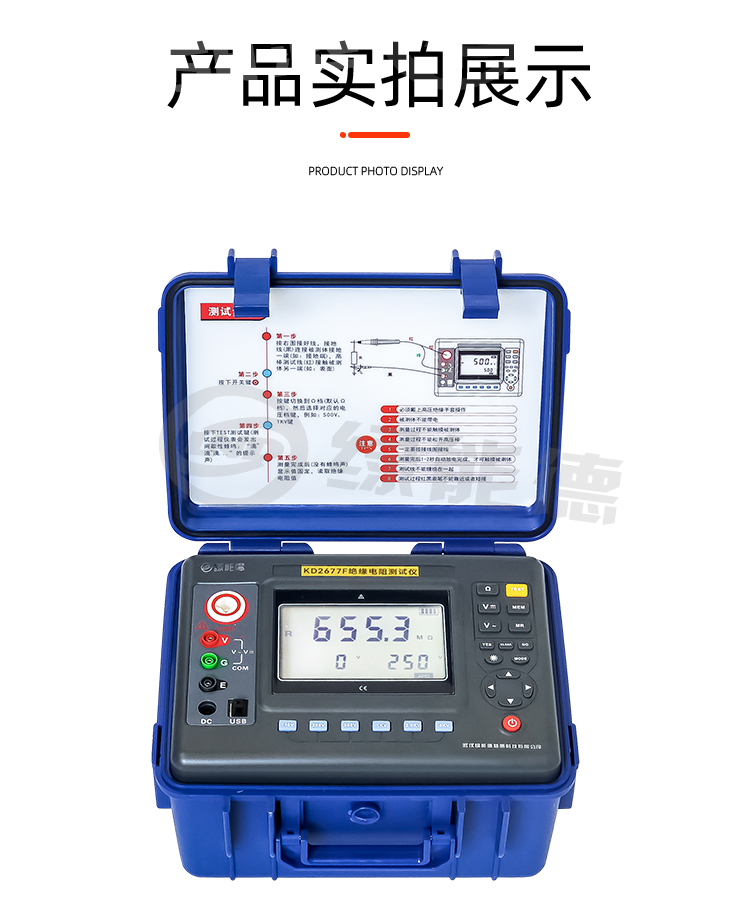

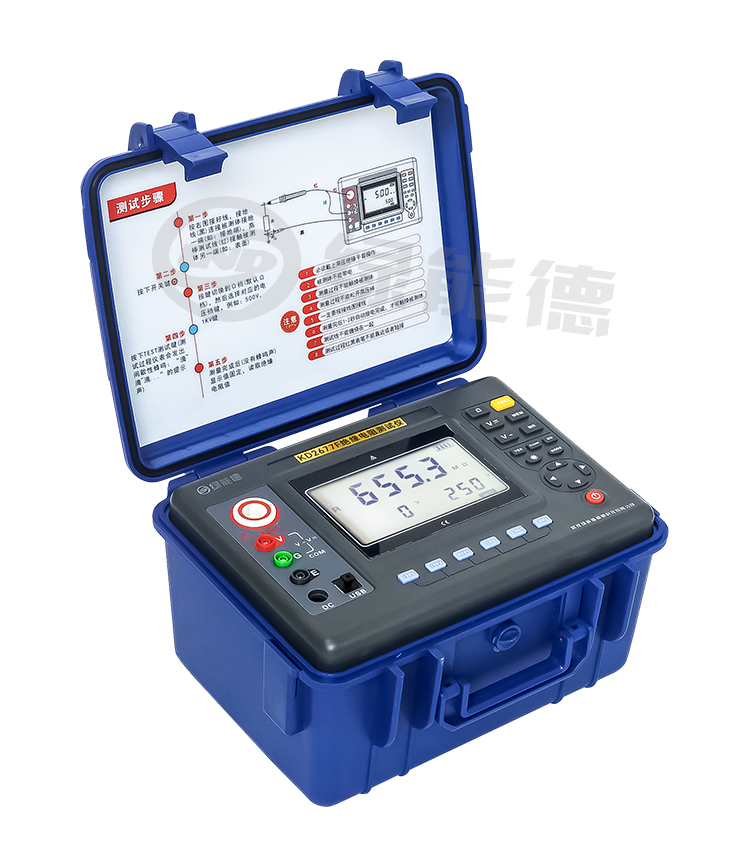

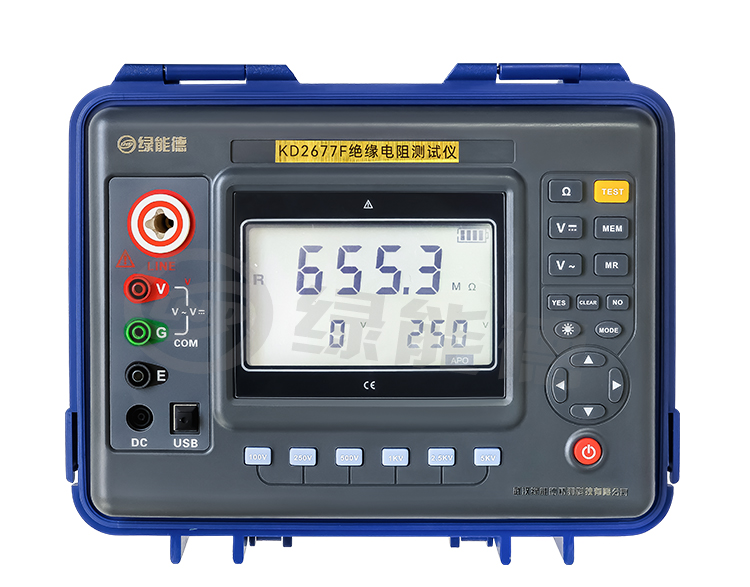

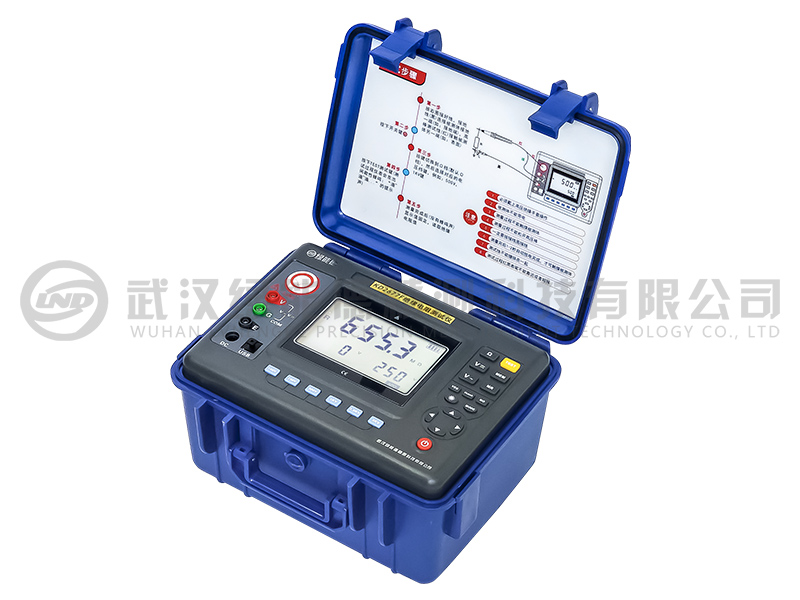

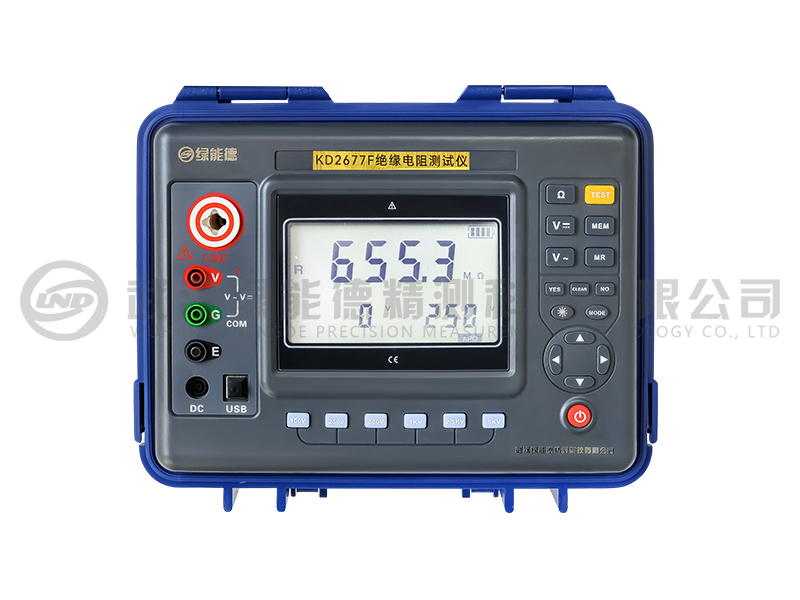

KD2677F绝缘电阻测试仪

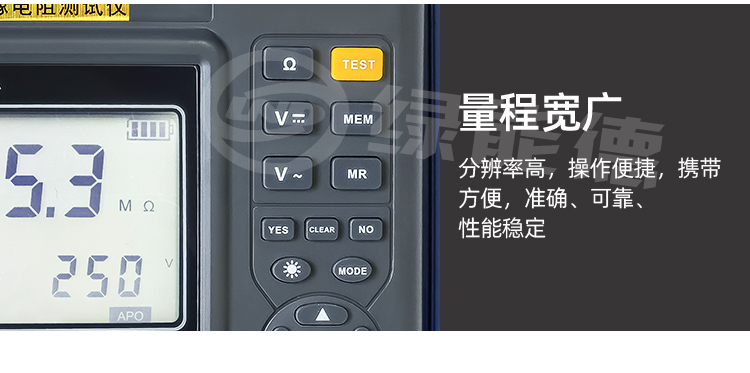

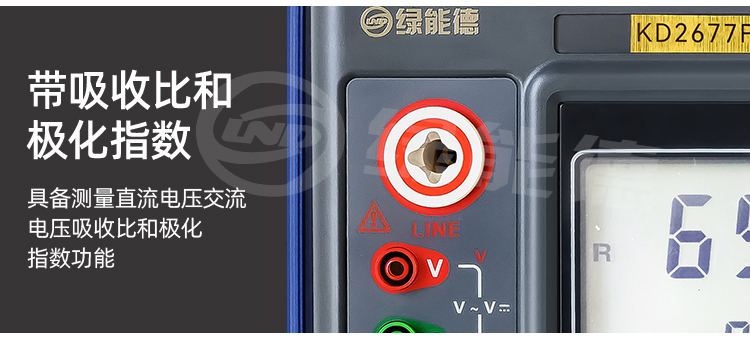

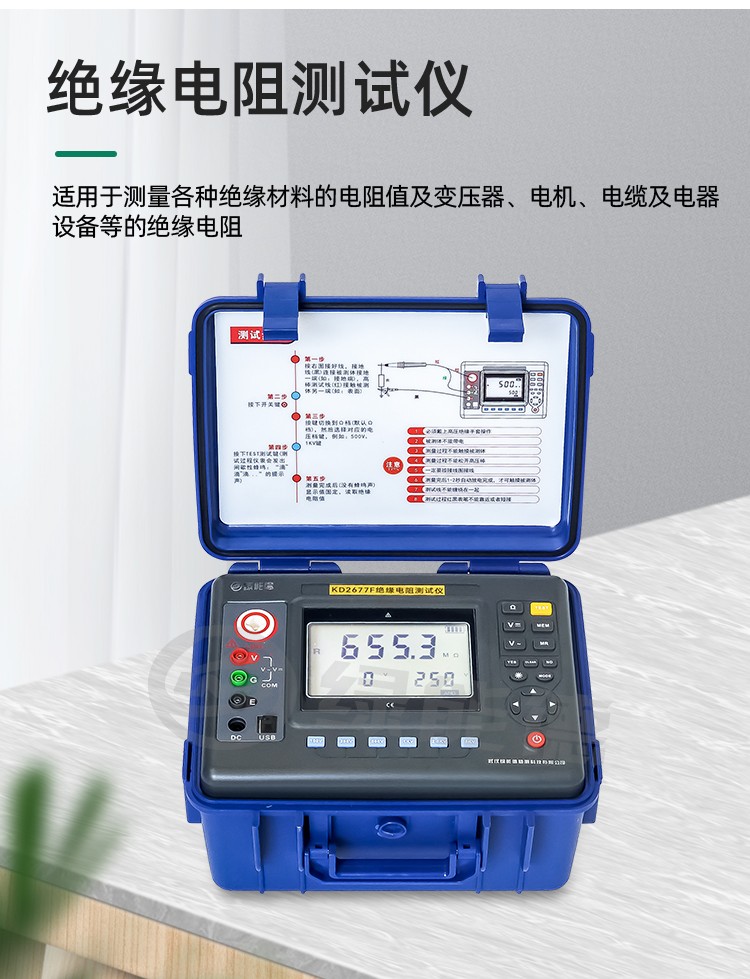

绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

产品说明书 产品证书

产品简介

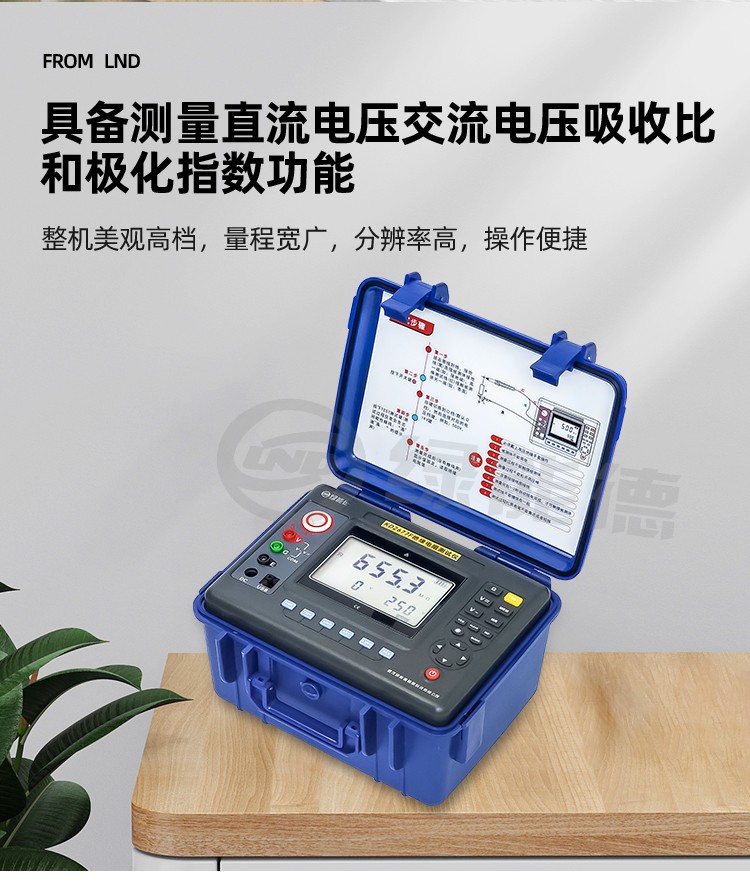

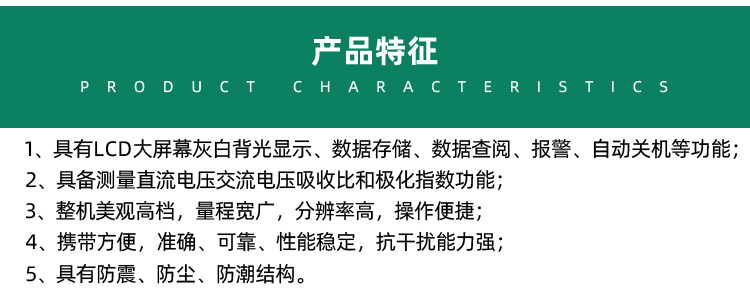

绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大,输出电压等级多(有6个电压等级)。 额定绝缘测试电压范围100V~5000V,绝缘电阻测量范围0.01MΩ~2000GΩ。直流电压测量范围0~1000V,交流电压测量范围0~750V。


产品参数

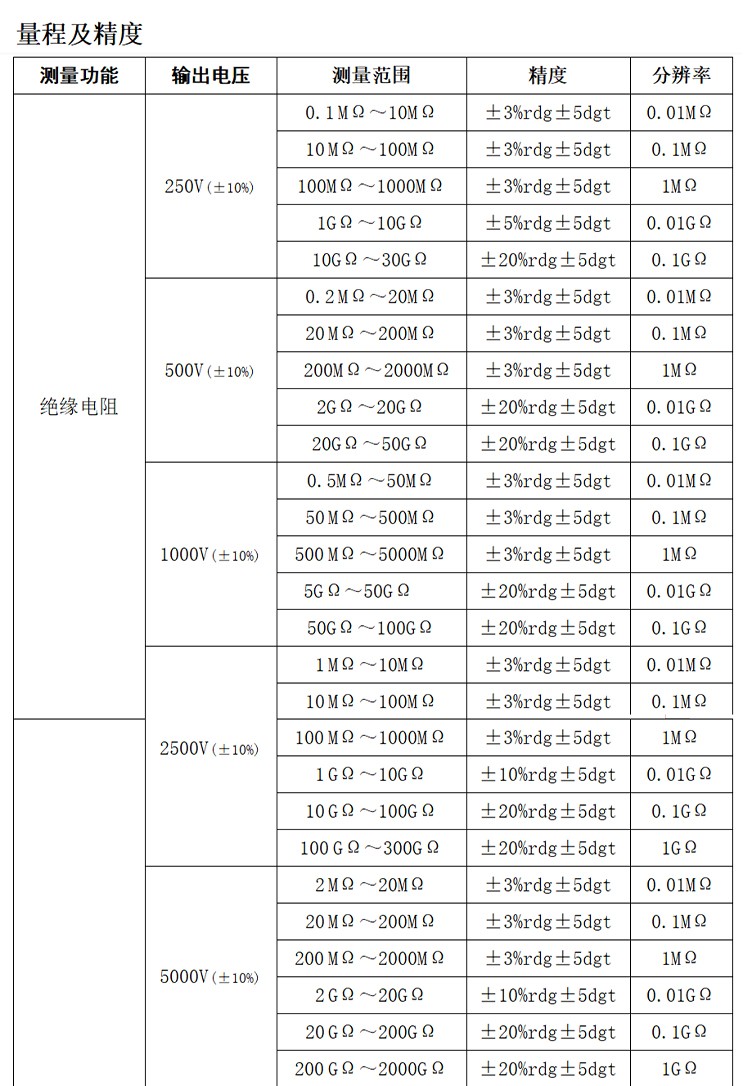

量程及精度

测量功能

输出电压

测量范围

精度

分辨率

绝缘电阻

100V(±10%)

0.05MΩ~5MΩ

±3%rdg±5dgt

0.01MΩ

5MΩ~50MΩ

±3%rdg±5dgt

0.01MΩ

50MΩ~500MΩ

±3%rdg±5dgt

0.1MΩ

0.5GΩ~5GΩ

±5%rdg±5dgt

0.01GΩ

5GΩ~20GΩ

±20%rdg±5dgt

0.1GΩ

250V(±10%)

0.1 MΩ~10MΩ

±3%rdg±5dgt

0.01MΩ

10 MΩ~100MΩ

±3%rdg±5dgt

0.1MΩ

100MΩ~1000MΩ

±3%rdg±5dgt

1MΩ

1GΩ~10GΩ

±5%rdg±5dgt

0.01GΩ

10GΩ~30GΩ

±20%rdg±5dgt

0.1GΩ

500V(±10%)

0.2 MΩ~20MΩ

±3%rdg±5dgt

0.01MΩ

20 MΩ~200MΩ

±3%rdg±5dgt

0.1MΩ

200MΩ~2000MΩ

±3%rdg±5dgt

1MΩ

2GΩ~20GΩ

±20%rdg±5dgt

0.01GΩ

20GΩ~50GΩ

±20%rdg±5dgt

0.1GΩ

1000V(±10%)

0.5MΩ~50MΩ

±3%rdg±5dgt

0.01MΩ

50 MΩ~500MΩ

±3%rdg±5dgt

0.1MΩ

500 MΩ~5000MΩ

±3%rdg±5dgt

1MΩ

5GΩ~50GΩ

±20%rdg±5dgt

0.01GΩ

50GΩ~100GΩ

±20%rdg±5dgt

0.1GΩ

2500V(±10%)

1 MΩ~10MΩ

±3%rdg±5dgt

0.01MΩ

10 MΩ~100MΩ

±3%rdg±5dgt

0.1MΩ

100 MΩ~1000MΩ

±3%rdg±5dgt

1MΩ

1 GΩ~10GΩ

±10%rdg±5dgt

0.01GΩ

10 GΩ~100GΩ

±20%rdg±5dgt

0.1GΩ

100 GΩ~300GΩ

±20%rdg±5dgt

1GΩ

5000V(±10%)

2 MΩ~20MΩ

±3%rdg±5dgt

0.01MΩ

20 MΩ~200MΩ

±3%rdg±5dgt

0.1MΩ

200 MΩ~2000MΩ

±3%rdg±5dgt

1MΩ

2 GΩ~20GΩ

±10%rdg±5dgt

0.01GΩ

20 GΩ~200GΩ

±20%rdg±5dgt

0.1GΩ

200 GΩ~2000GΩ

±20%rdg±5dgt

1GΩ

注:常用电气单位换算

1 TΩ(Tera ohm)=1000GΩ=1012Ω

1 GΩ(Giga ohm)=1000MΩ=109Ω

1 MΩ(Mega ohm)=1000KΩ=106Ω



测量功能

测量范围

精度

分辨率

直流电压

DC 0.0V~1000V

±1.5%rdg±3dgt

0.1V

交流电压

AC 0.0V~750V

±1.5%rdg±3dgt

0.1V

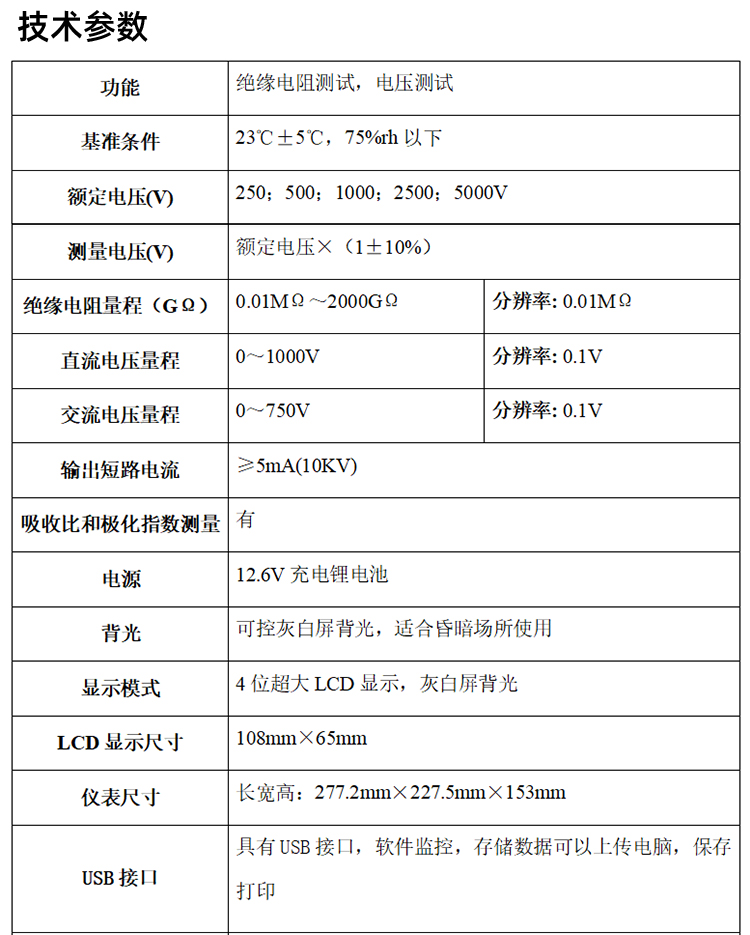

技术规格

功能

绝缘电阻测试,电压测试

基准条件

23℃±5℃,75%rh以下

额定电压(V)

100;250;500;1000;2500V;5000V

测量电压(V)

额定电压×(1±10%)

绝缘电阻量程(GΩ)

0.01MΩ~2000GΩ

绝缘电阻分辨率

0.01MΩ

直流电压量程

0~1000V

直流电压分辨率

0.1V

交流电压量程

0~750V

交流电压分辨率

0.1V

输出短路电流

≥5mA(5KV)

吸收比和极化指数测量

电源

12.6V充电锂电池

背光

可控灰白屏背光,适合昏暗场所使用

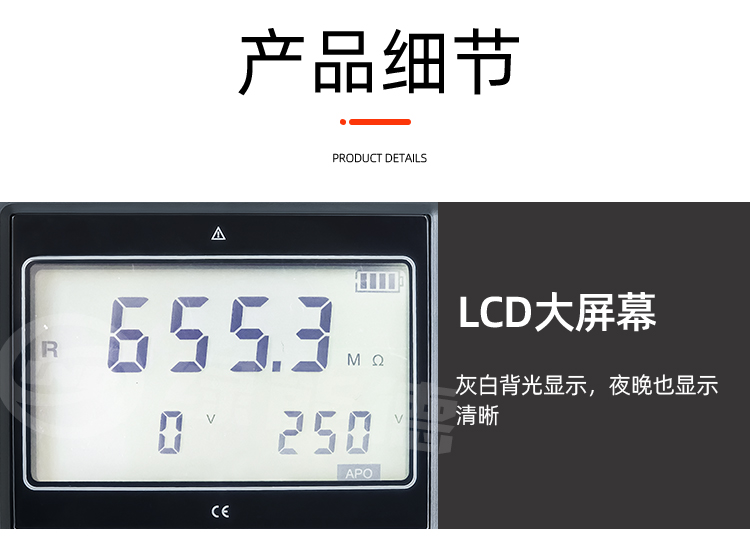

显示模式

4位超大LCD显示,灰白屏背光

LCD显示尺寸

108mm×65mm

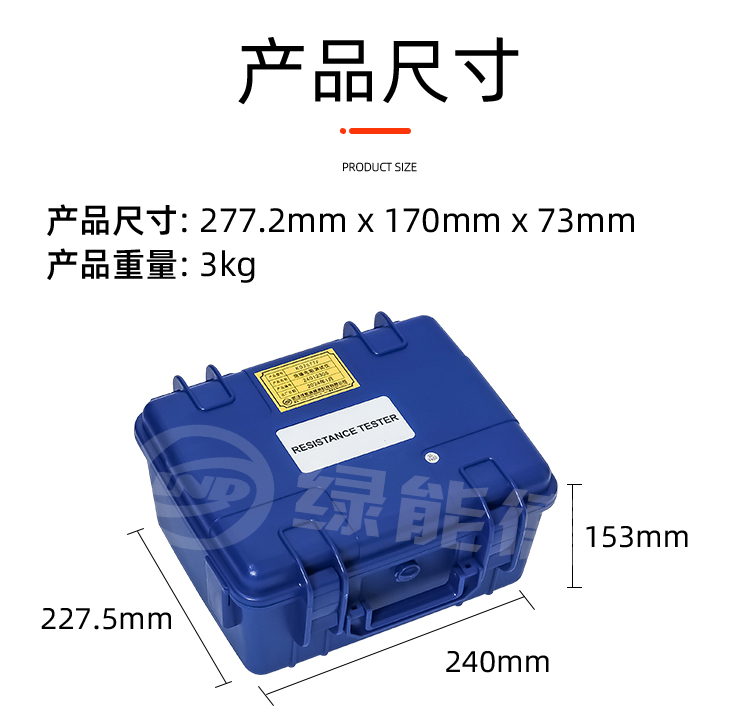

仪表尺寸

长宽高:277.2mm×227.5mm×153mm

USB接口

具有USB接口,软件监控,存储数据可以上传电脑,保存打印

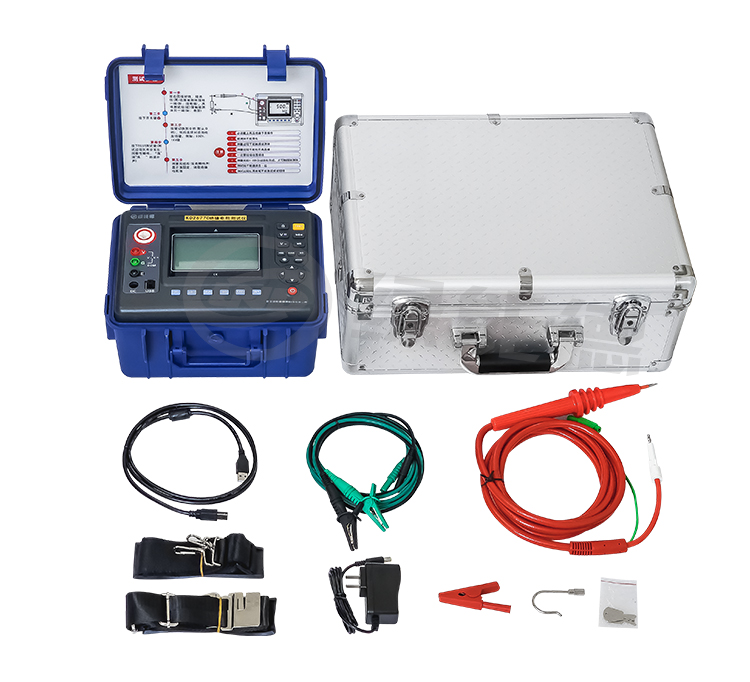

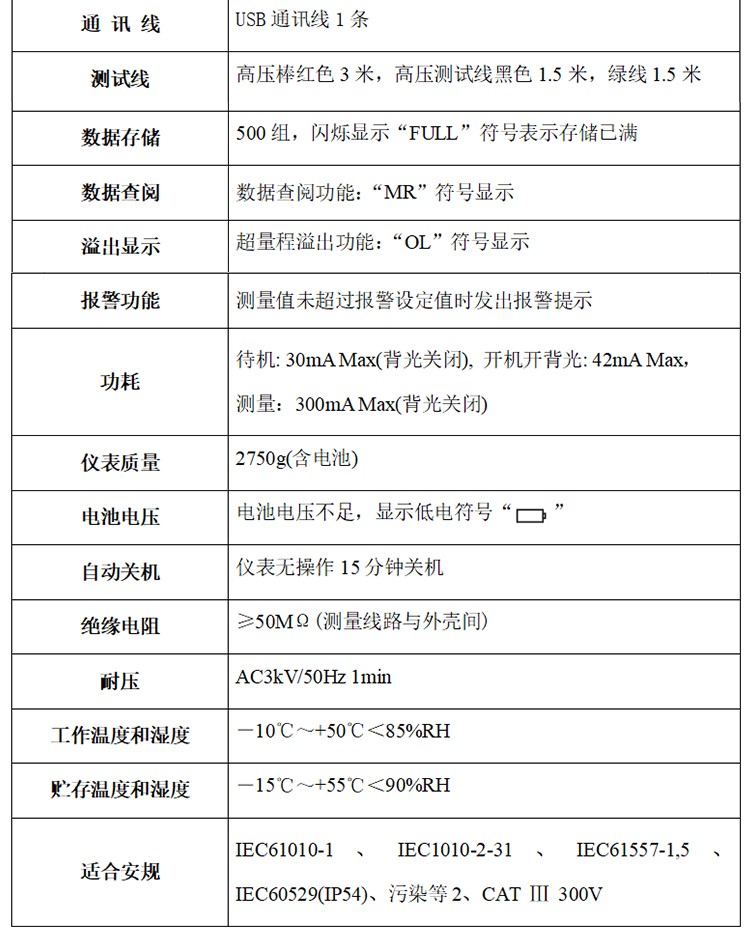

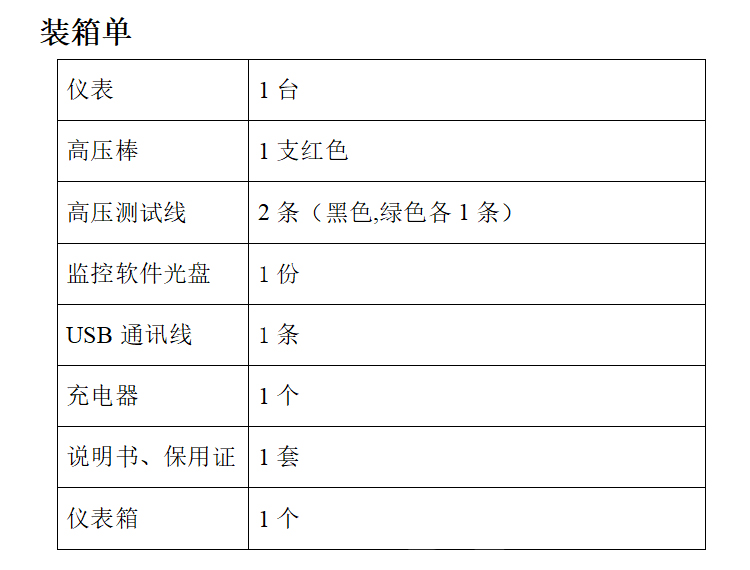

通 讯 线

USB通讯线1条

测试线

高压棒红色3米,高压测试线黑色1.5米,绿线1.5米

数据存储

500组,闪烁显示“FULL”符号表示存储已满

数据查阅

数据查阅功能:“MR”符号显示

溢出显示

超量程溢出功能:“OL”符号显示

报警功能

测量值超过报警设定值时发出报警提示

功耗

待机: 30mA Max(背光关闭)

开机开背光: 42mA Max

测量:300mA Max(背光关闭)

仪表质量

2720g(含电池)

电池电压

电池电压不足,显示低电符号“    ”

自动关机

仪表无操作15分钟关机

绝缘电阻

≥50MΩ(测量线路与外壳间)

耐压

AC3kV/50Hz 1min

工作温度和湿度

-10℃~+50℃<85%RH

贮存温度和湿度

-15℃~+55℃<90%RH

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V

注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。

2.了解更多武汉绿能德产品信息请进入 产品中心 。服务热线: 18971596993

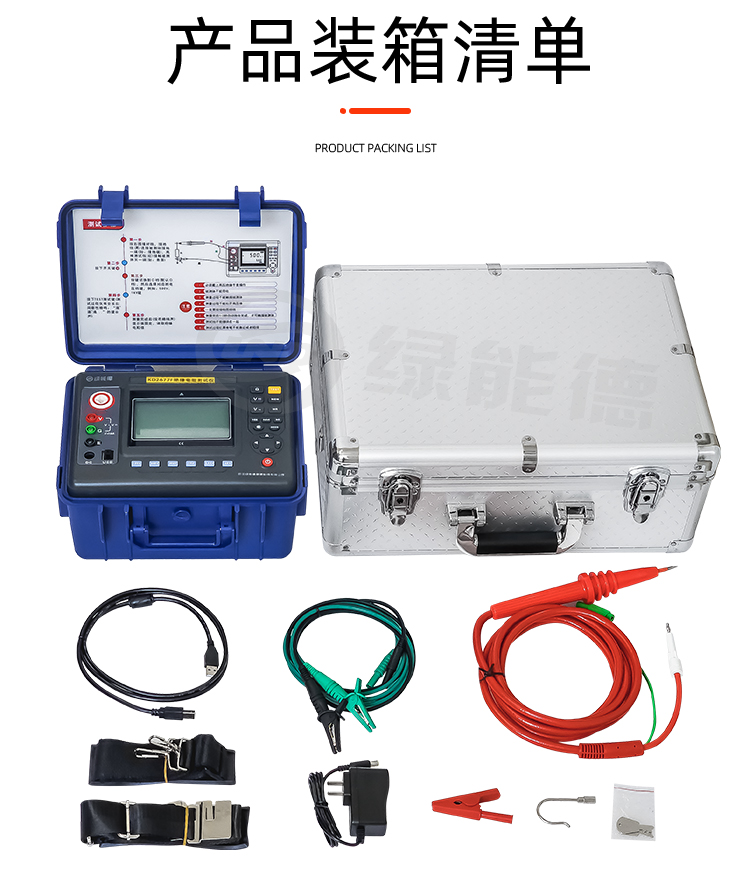

产品图集
