产品简介
变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。
产品参数
主要技术指标
频响法
1. 扫频范围：1KHZ ~ 2000KHZ (2MHZ)。
2. 扫频分辨率：最小0.1khz。
3. 输出信号幅值：20Vp-p
4. 输出频率精度：0.01%
5. 频响范围：-120 dB ~ +20 dB
6. 频响分辨率：0.1 dB
7. 输入阻抗：1MΩ
8. 输出阻抗：50Ω
9. 测量速度：约50秒/相 (1MHZ)
产品特征
1. 同时支持频率法和阻抗法。
2. 32位的ARM处理器和先进的DDS频率合成技术。
3. 16位高精度A/D采样。
4. USB接口，用于数据转存。
5. 10.1寸彩色LCD中文显示，触摸屏操作。
6. 单机/联机操作。单机操作模式，现场无需电脑控制。
联机模式以USB通信线连接至PC机，或者笔记本电脑。
7. 内置打印机，现场打印2D图形和测试结果。
8. 支持横向和纵向数据对比，支持2D、3D和对数图形显示。
9. 内置大容量FLASH存储，一共可存储200组数据，并随时查询或U盘转存。
10. 上位机的客户端，实现数据库的管理，多种图形模式，多条曲线对比，图形缩放，产生pdf报告和打印等。
11. 该仪器完全满足电力标准《DL/T911－2004电力变压器绕组变形的频率响应分析法》，《DLT 1093-2018 电力变压器绕组变形的电抗法检测判断导则》的技术条件。

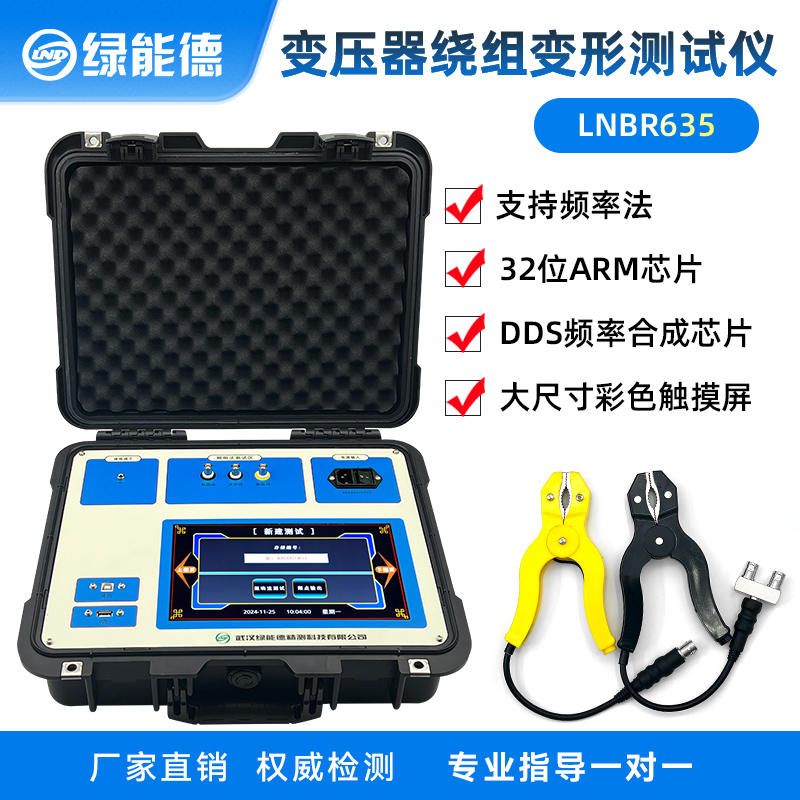

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证。
